Mengapa buih gagal dalam barisan pengeluaran bingkai pintu WPC?

2026-04-03 0 Tinggalkan saya mesej

Penyelesaian untuk menyelesaikan masalah tidak berbuih dalam pengeluaran bingkai pintu WPC

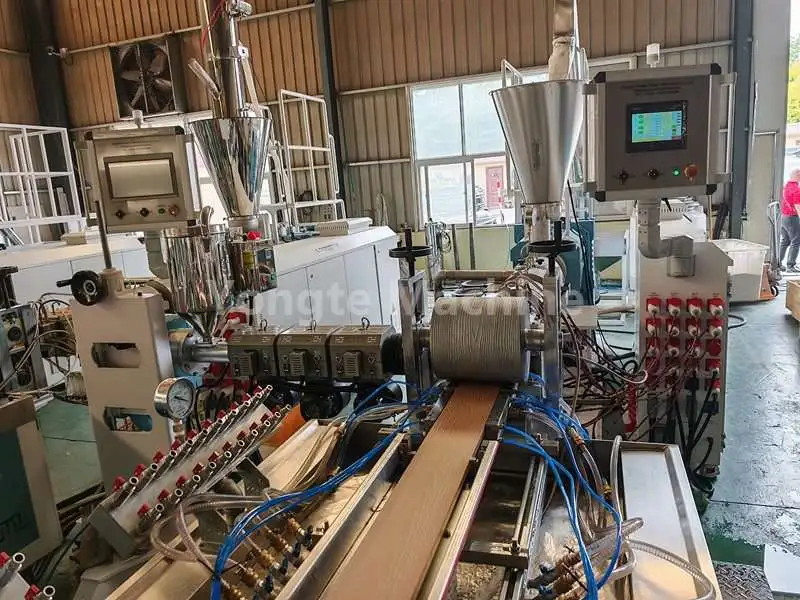

YongteMesin pembuatan bingkai pintu WPCmencipta bingkai pintu berkualiti tinggi daripada bahan komposit PVC–kayu dengan menggunakan teknologi berbuih. Peralatan canggih ini menggabungkan modul kawalan suhu yang tepat dan tetapan skru khas untuk menyempurnakan gabungan matriks PVC dan gentian kayu. Sementara itu, sistem berbuihnya menjamin pengedaran sel yang sekata, yang meningkatkan kedua-dua kekuatan struktur dan ciri penebat haba bagi bingkai pintu siap.

Walau bagaimanapun, banyak pengendali menghadapi kesukaran dengan pembentukan buih semasa pengeluaran, mengakibatkan berat produk yang berlebihan dan akibatnya kos pembuatan yang lebih tinggi—faktor yang boleh membawa kepada pengecualian pasaran. Berdasarkan pengalaman industri selama bertahun-tahun, jurutera Yongte telah menyusun dan menganalisis penyelesaian berikut untuk menangani isu pembentukan buih. Sebab yang digariskan di bawah menerangkan mengapa bingkai pintu kayu-plastik gagal berbuih semasa penyemperitan dan menggariskan langkah-langkah untuk menjalankan pemeriksaan diri.

I. Isu Rumusan dan Bahan Mentah (Paling Biasa)

1. Ejen berbuih rosak atau tidak mencukupi

· Fenomena: Tiada pengembangan apabila acuan dikeluarkan; ketumpatan yang sangat tinggi; tekstur keras.

Ejen berbuih punca dan Penyelesaian

Punca	Penyelesaian
Dos agen berbuih yang tidak mencukupi (AC/NC/OBSH) (julat normal: 0.8–1.5 kg setiap 100 kg PVC)	Tingkatkan jumlah agen berbuih sebanyak 0.2–0.3 kg setiap kelompok; laraskan secara beransur-ansur kepada 1.0–1.2 kg setiap 100 kg PVC.
Ejen berbuih mempamerkan hygroscopicity, gumpalan, luput, atau penurunan mendadak dalam kecekapan penguraian.	Gantikan dengan kumpulan baru agen berbuih dan simpan dalam persekitaran yang kering.
Ketiadaan pengaktif (seperti ZnO atau ZnSt) mengakibatkan suhu penguraian yang terlalu tinggi dan penguraian yang tidak lengkap.	Tambah 0.1–0.3 kg ZnO sebagai pengaktif untuk mengurangkan suhu penguraian.

2. Pengawal selia berbuih tidak seimbang (cth., ACR atau pengawal selia berbuih)

· Fenomena: Sama ada tiada buih berlaku atau berbuih menghasilkan struktur sel kasar atau keruntuhan sel.

Penggunaan pengatur berbuih dan Penyelesaian

Pengatur berbuih

Pembentangan Masalah

Penyelesaian

Dos yang tidak mencukupi

Kekuatan cair rendah → Kegagalan menangkap gas → Ketiadaan berbuih atau pecah gelembung

1. Dos standard: 5–8 kg (ACR530)

2. Jika berbuih tidak berlaku: Tambahkan 0.5–1 bahagian pengubah untuk meningkatkan kekuatan cair

3. Jika berbuih masih tidak berlaku: Kurangkan dos pengubah suai sebanyak 0.3–0.5 kg untuk mengurangkan kelikatan cair

Dos yang berlebihan

Kelikatan cair yang berlebihan → Pengembangan gelembung terhad → Ketumpatan tinggi tanpa berbuih

1. Dos standard: 5–8 kg (ACR530)

2. Jika berbuih tidak berlaku: Tambahkan 0.5–1 bahagian pengubah untuk meningkatkan kekuatan cair

3. Jika berbuih masih tidak berlaku: Kurangkan dos pengubah suai sebanyak 0.3–0.5 kg untuk mengurangkan kelikatan cair

3. Sistem pelinciran tidak seimbang (nisbah gelincir dalaman/luaran tidak betul)

· Fenomena: Pemplastikan yang cepat atau perlahan; kegagalan untuk berkembang selepas pelepasan acuan; permukaan gelap.

Isu dan Penyelesaian Pelinciran dalam Proses Berbuih

Isu	sebab	Kesan	Penyelesaian
Tergelincir dalaman yang berlebihan	Pemplastikan cepat dan berbuih pramatang	Pelepasan tekanan pada acuan; tidak berbuih apabila dibongkar	Kurangkan slip dalaman dan tingkatkan slip luaran
Tergelincir luaran yang berlebihan	Kelikatan cair yang rendah dan perangkap gas yang lemah	Kegagalan untuk berbuih	Nisbah pelincir biasa: gelinciran dalaman (asid stearik) 0.5–0.9 kg; slip luaran (lilin PE atau OPE) 0.3–0.8 kg
Pelinciran yang tidak mencukupi	Pemplastikan yang lemah, tork yang tinggi, pengagihan suhu tidak sekata	Penguraian agen berbuih yang tidak lengkap	Tingkatkan slip dalaman dan kurangkan slip luaran

4. Pengisi berlebihan, tepung kayu, atau bahan kitar semula

· Fenomena: Bahan yang terlalu kering; aliran cair yang lemah; kesukaran untuk berbuih.

Masalah pengisi dan penyelesaian

问题	解决方案
Jumlah pengisi (tepung kayu + kalsium karbonat) melebihi 180–220 kg, atau nisbah bahan kitar semula >30–50%, membawa kepada kekuatan leburan yang terlalu tinggi dan resapan gas yang lemah.	Hadkan nisbah bahan kitar semula kepada ≤30%; mengawal jumlah kandungan pengisi dalam 150–200 kg.
Tepung kayu yang belum kering (kandungan lembapan >2%) → penyerapan haba berkurangan, pemplastikan terjejas dan gangguan berbuih.	Tepung kayu kering pada suhu 80–120°C selama 2–4 jam untuk mencapai kandungan lembapan <0.5%.

5. Penstabil haba yang tidak mencukupi atau berkualiti rendah

· Fenomena: Terlalu panas setempat, kekuningan, penguraian agen berbuih pramatang dan kegagalan untuk berbuih apabila acuan dikeluarkan.

· Penyelesaian:

o • Gunakan garam plumbum atau penstabil kalsium–zink pada 4.5–6 kg untuk memastikan kestabilan suhu tinggi.

• Pertimbangkan untuk merumuskan semula sistem penstabilan untuk mengelakkan penguraian pramatang dan ketidakseimbangan pelinciran.

II. Parameter Proses Penyemperitan (Suhu / Tekanan / Kelajuan Skru)

1. Profil suhu yang salah (sebab proses utama)

· Isu suhu biasa yang tidak berbuih:

Masalah suhu dan hasil

Masalah suhu	Kesan	Hasilnya
Suhu tong terlalu rendah	agen berbuih gagal terurai	tidak berbuih
Suhu zon hadapan yang terlalu tinggi	berbuih pramatang	kehilangan tekanan mati dalaman; tiada pengembangan semasa merobohkan
Suhu rongga acuan tidak mencukupi	cair terlalu tegar	buih tidak boleh mengembang

· Profil suhu yang disyorkan (pengekstrusi skru berkembar kon):

o • Zon suapan: 140–155°C (untuk mengelakkan berbuih pramatang).

o • Zon lebur/mampatan: 160–175°C (tingkap penguraian agen berbuih).

o • Zon ekor/bebibir tong: 165–178°C.

· • Mati/mati mulut: 160–172°C (5–10°C lebih rendah daripada suhu tong).

Suhu yang dicadangkan untuk setiap zon

Zon	Cadangan suhu（Unit：°C）	Nota
Zon suapan	140–155	untuk mengelakkan buih pramatang
Zon lebur/mampatan	160–175	tingkap penguraian agen berbuih
Zon ekor/bebibir tong	165–178	-
Mati/mulut mati	160–172	5–10°C lebih rendah daripada suhu tong

· Prosedur pelarasan:

1. • Mula-mula, naikkan suhu sebanyak 5–10°C dan perhatikan sama ada berbuih bermula.

2. • Jika masih tidak berbuih: tingkatkan suhu zon lebur sebanyak 5–8°C.

3. • Jika berbuih pramatang berlaku: kurangkan suhu zon suapan sebanyak 5–10°C.

2. Kelajuan skru tidak sepadan

Masalah kelajuan skru dan penyelesaian

Masalah kelajuan skru	Manifestasi masalah	Penyelesaian
Kelajuan skru tidak mencukupi	Pemplastikan yang lemah dan masa tinggal yang berpanjangan → berbuih pramatang atau pembubaran gas	Julat operasi biasa: 18-28 rpm; untuk keadaan tidak berbuih, tingkatkan kelajuan sebanyak 3-5 rpm untuk meningkatkan prestasi ricih dan pemplastikan.
Kelajuan skru terlalu tinggi.	Terlalu panas ricih dan pemplastikan pantas → berbuih pramatang	Julat operasi biasa: 18-28 rpm; untuk buih pramatang, kurangkan kelajuan sebanyak 3-5 rpm untuk melambatkan pemplastikan.
Kelajuan suapan dan kelajuan penyemperitan tidak sepadan	Ketidakstabilan tekanan	Julat operasi biasa: 18-28 rpm

3. Tekanan intra-die yang tidak mencukupi

· Fenomena: Tiada pengembangan apabila acuan dikeluarkan; ketumpatan tinggi.

· Punca:

o • Jurang mati yang berlebihan; nisbah mampatan yang tidak mencukupi; pelepasan tekanan pramatang.

· Penyelesaian:

o • Kurangkan jurang die dengan sewajarnya dan tingkatkan tekanan kepala.

• Periksa kebocoran sistem vakum atau pemindahan berlebihan.

III. Isu Peralatan dan Die

Masalah mesin dan penyelesaian

Masalah Mesin	Penerangan masalah	Penyelesaian
Pemakaian Skru Extruder	Nisbah mampatan dikurangkan, pemplastikan yang lemah, tekanan rendah	menggantikan atau membaiki skru
Kawalan suhu yang tidak tepat	Suhu sebenar menyimpang daripada nilai yang dipaparkan sebanyak >10°C	kalibrasi semula termokopel
Reka bentuk pelari acuan	Zon mati, pengumpulan bahan, atau taburan suhu tidak sekata	menggilap, membersihkan dan/atau menambah jalur pemanas
Sistem ekzos/vakum	Penyedutan berlebihan → penyingkiran gas berbuih	mengurangkan tekanan vakum

IV. Langkah Penyelesaian Masalah Pantas (mengikut keutamaan)

1. Analisis jalur bahan:

o • Kurang pengembangan sepenuhnya selepas lonjakan acuan → agen berbuih yang tidak mencukupi, agen berbuih yang tidak terurai atau suhu yang terlalu rendah.

o • Pembentukan gelembung di dalam acuan tetapi tiada pengembangan selepas dibongkar → berbuih pramatang (haba zon hadapan yang berlebihan atau gelinciran dalaman yang berlebihan).
